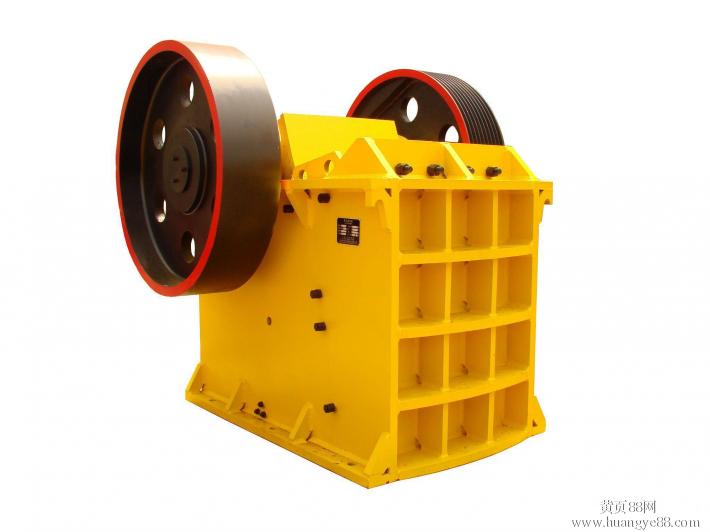

一、簡介：PE新型系列產品，具有破碎比大，產品粒度均勻，結構合理、工作可靠、維修簡便、運行費用經濟等特點。廣泛應用于礦山、建材、化工、冶煉、 水利等部門，系列產品用于破碎抗壓強度不超過320兆帕的各種物料，是初級破碎首選設備。
二、結構組成：
顎破的結構主要有機架、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成，其中肘板還起到保險作用。
三、工作原理：
PE、PEX系列顎式破碎機是以電動機為動力，通過電動機皮帶輪，由三角帶和槽輪驅動偏心軸，使動顎按預定軌跡作往復運動，從而將進入由固定顎板、活動顎板和邊護板組成的破碎腔內的物料予以破碎，并通過下部的排料口將成品物料排出。該系列顎式破碎機破碎方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，與此同時物料被擠壓、搓、碾等多重破碎；當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動顎作周期性的壓碎和排料，實現批量生產。
|
顎式破碎機 型號
|
最大進料
mm
|
出料調整范圍mm
|
處理能力t/h
|
外形尺寸 長×寬×高
|
理論重量 (毛重噸)
|
電機功率 kw
|
|
250×400
|
210
|
20~60
|
5~21
|
1430×1310×1296
|
2.8
|
15
|
|
400×600
|
340
|
40~100
|
16~65
|
1817×1715×1591
|
6.8
|
30
|
|
250×1000
|
210
|
25~60
|
16~52
|
1530×1992×1380
|
6.8
|
30
|
|
250×1200
|
210
|
25~60
|
20~61
|
1900×2192×1430
|
7.9
|
37
|
|
500×750
|
425
|
50~100
|
46~100
|
2256×1926×1865
|
10.6
|
55
|
|
600×900
|
500
|
60~160
|
50~120
|
2520×1840×2320
|
15.5
|
55
|
|
900×1200
|
750
|
95~165
|
140~262
|
3335×3182×3025
|
50
|
160
|
|
750×1060
|
630
|
80~140
|
115~210
|
2730×2472×2840
|
29
|
110
|
|
150×750
|
120
|
10~40
|
8~35
|
1380×1658×1025
|
2.9
|
15
|
|
250×750
|
210
|
25~60
|
13~35
|
1545×1667×1330
|
5
|
22
|
|
300×1300
|
250
|
20~90
|
16~104
|
1720×2320×1750
|
11.8
|
55
|
|
800×1060
|
640
|
100~200
|
136~230
|
2610×2556×2800
|
30
|
110
|
|
870×1060
|
660
|
200~260
|
290~336
|
2660×2556×2800
|
31
|
110
|
|
900×1060
|
685
|
230~290
|
160~400
|
2690×2556×2800
|
32
|
110
|
|
1000×1200
|
850
|
195~265
|
315~342
|
3435×3180×3025
|
51
|
160
|
|
1200×1500
|
1020
|
150~300
|
400~800
|
4590×3732×3843
|
98
|
250
|
 |
